Grundfos 15-50 15-60 Uyumlu Pompa Rotoru 30 mm Göbek

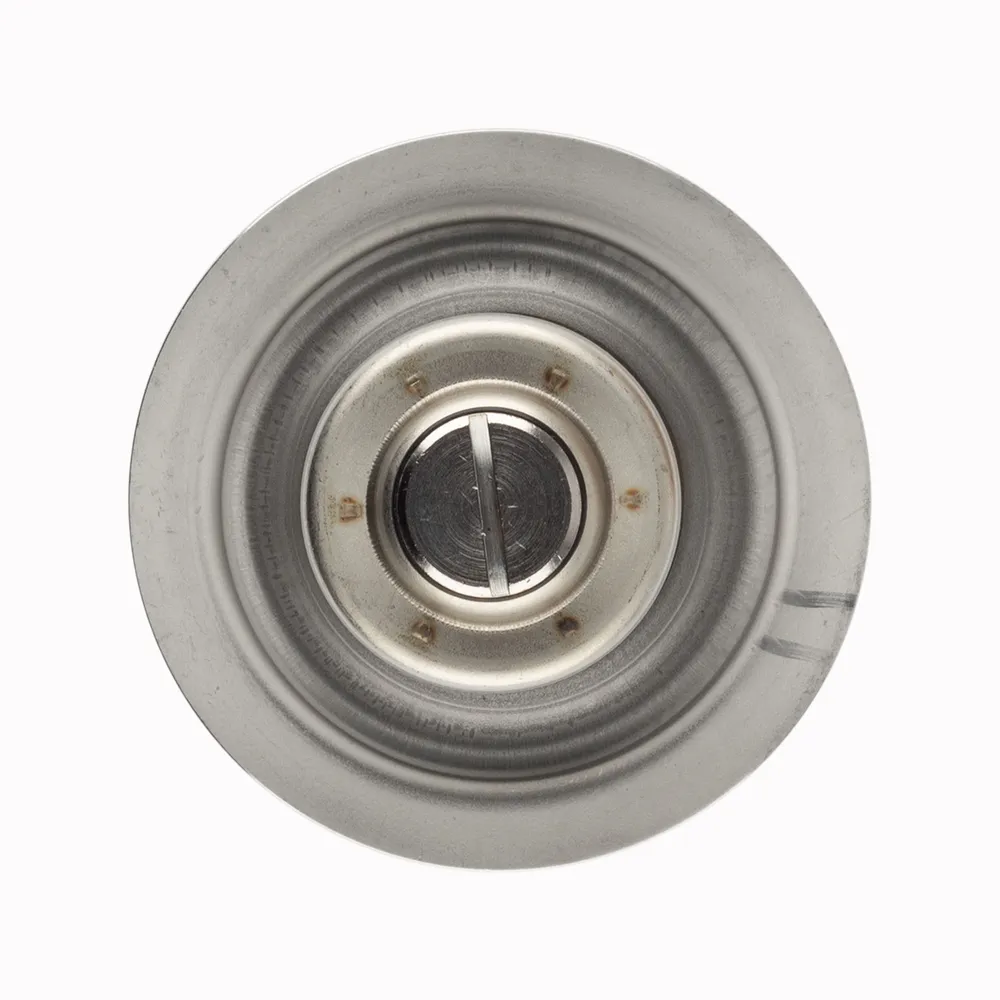

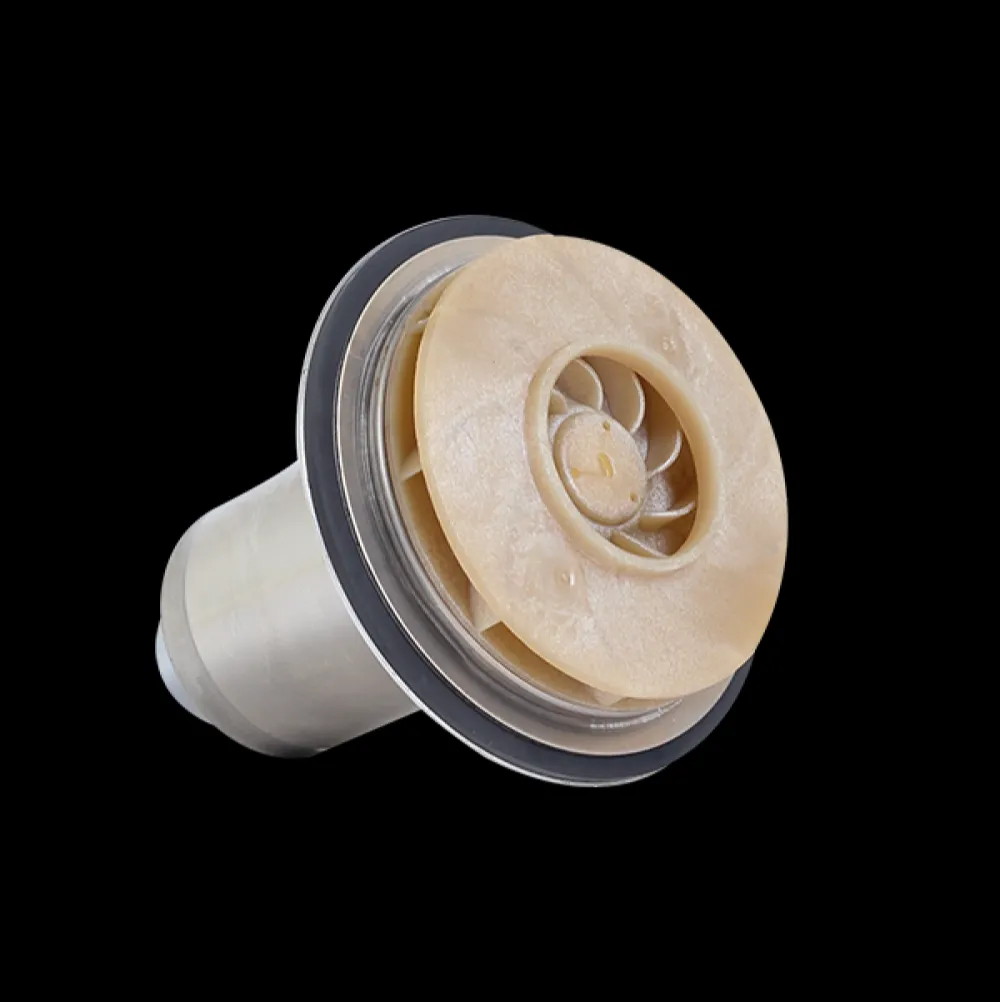

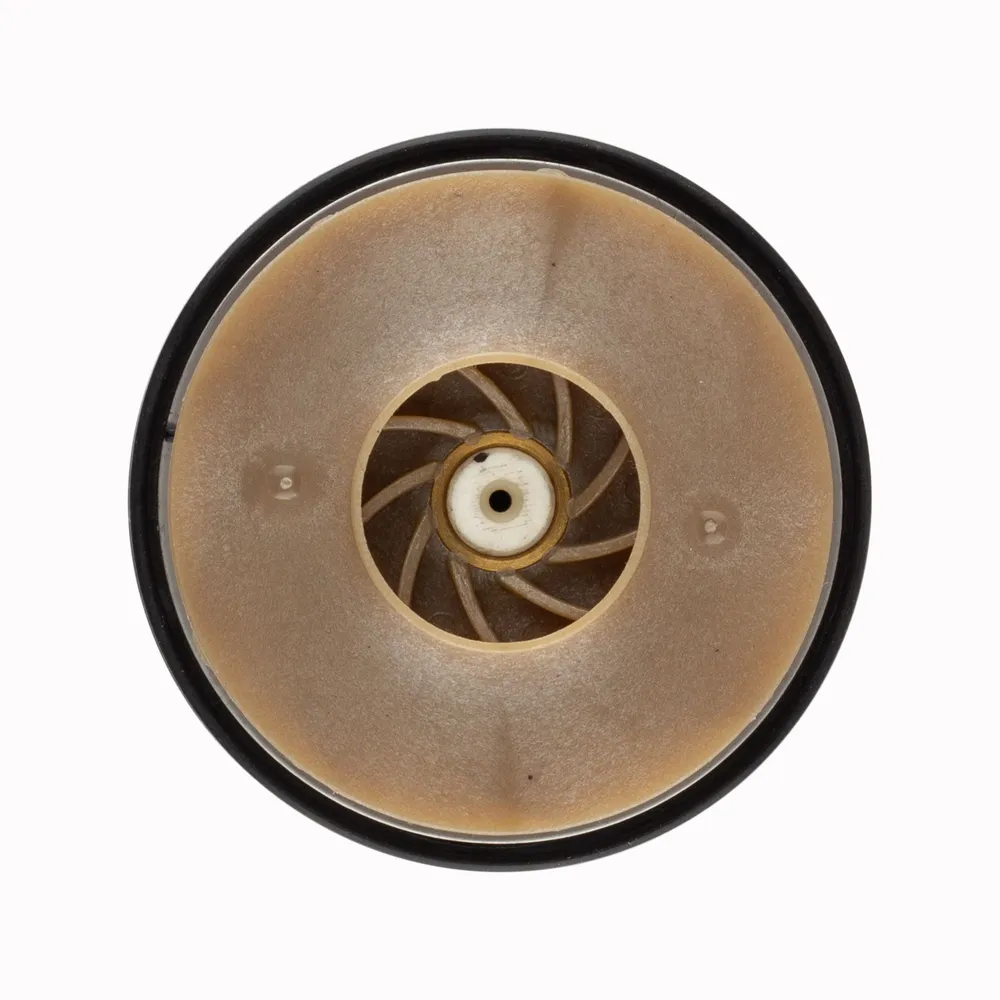

Sirkülasyon pompası rotor grubu (kovan + mıknatıs + mil + yatak + çark); motor kafası ve salyangoz hariç Tip / kod Rotor grubu, Grundfos 15-50 / 15-60 uyumlu, 30 mm göbek, saat yönünün tersi Uyumlu pompa sınıfı Grundfos UPS / UPSO 15-50 ve UPS 15-60 sınıfı 3 hızlı motor kafaları Çark göbek (iç) çapı 30 mm (göbek dış 34 mm) Çark dış çapı 66 mm (plaka 83 mm) Çanak / kovan Kovan Ø 40 mm Toplam boy 96 mm Dönüş yönü Saat yönünün tersi (kanatlar sola kıvrık) O-ring Motor flanşı O-ringi (ayrı) Yapı Paslanmaz çelik rotor kovanı Ø 40 mm, boy 96 mm; mil ucu Ø 19 mm; kompozit çark Ø 66 mm, göbek Ø 34 mm (çark deliği 30 mm sınıfı), plaka Ø 83 mm; kanatlar saat yönünün tersine kıvrık Kod karşılıkları Duca Grundfos 15-5 rotoru (ziperone 49741: 30 mm iç, 66,6 mm çark, 82,5 mm plaka, 97 mm boy, Ø 40 kovan, Ø 22 mil, ters yön); Grundfos UPS 15-50 AO, UPSO 15-50 AOKR, UPS 15-60 AO rotoru karşılığı Menşei / marka Uyumlu üretim (Duca / W-Force) Montaj notu (teknik servis için): Cihazın elektriğini kesin; pompa vanaları varsa kapatın, yoksa tesisatı boşaltın. Motor kafasının 4 flanş cıvatasını sökün, motoru salyangozdan ayırın ve eski rotoru çekerek çıkarın; kovanın içini, yatak yuvasını ve mil vidasının altını kireçten temizleyin. Yeni rotoru çark salyangoz tarafına bakacak şekilde kovana oturtun, dibe kadar ittiğinizden emin olun; flanş O-ringini yenileyip motoru çapraz sırayla sıkın. Tesisatı 1,2-1,5 bar'a doldurun, mil vidasından ve radyatörlerden havayı alın, elektriği verin. İlk 3-5 dakikada pompa sessiz dönmeli, radyatörler ısınmalı; ses devam ediyorsa rotor tam oturmamış veya O-ring sıkışmış olabilir. Kireçli bölgelerde tesisata inhibitör ve manyetik filtre rotor ömrünü uzatır.
