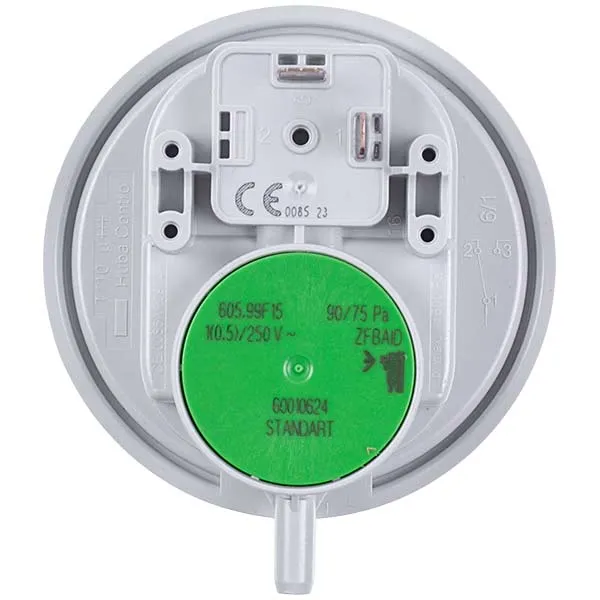

Baymak Demirdöküm Ferroli Uyumlu Hava Prosestatı 90/75 Pa Dikey BX-605

Diferansiyel hava basınç anahtarı (hava prosestatı), 605 tipi gövdeTip / kod605 tipi gövde, BX-605Açma basıncı (kontak kapanır)90 PaKapama basıncı (kontak açılır)75 PaKalibrasyon konumuDikey (etiketteki konum işaretine göre takılır)AnahtarMikro anahtar SPDT, terminaller COM / NO / NCBasınç bağlantısıHortum ucu Ø 6,2 mm (7 x 4 mm silikon hortum)OrtamHava ve baca gazı; kombi içi sıcak-nemli ortama uygunGövdeCam elyaf takviyeli polikarbonat; iki bileşenli silikon diyaframKarşılık geldiği orijinal kodlarCihaz etiketindeki Pa değeri esas alınırUyumlu aileBaymak, Demirdöküm, Protherm, Ferroli ve etiketinde 90/75 Pa yazan hermetik cihazlarMenşeiİthal Montaj notu (teknik servis için): Cihazın elektriğini kesin, ön kapağı açın. Eski prosestatın kablolarını ve hortumlarını sökmeden önce fotoğraflayın (hangi terminal, hangi hortum ucu). Braket vidasını alın, yeni parçayı aynı konumda (dikey) takın; kabloları COM / NO / NC eşleşmesine göre bağlayın. Hortumu kontrol edin: sertleşmiş, çatlak veya içinde su varsa 7 x 4 mm silikon hortum ile yenileyin ve fan çıkışındaki ucu temizleyin. Cihazı çalıştırın: fan devreye girdikten 2-5 saniye içinde çıt sesiyle kontak kapanmalı ve ateşleme başlamalı. Rüzgar simülasyonu için baca ucunu kısa süre kapatınca alevin kesilmesi ve hata koduna geçmesi güvenlik zincirinin çalıştığını gösterir.
